En brødboks med blank skjerm

Jeg kjøpte en C64, brødboks-modell, som selgeren angivelig ikke kunne teste på en TV pga. manglende antennekabel.* Jeg begynner å bli litt lei av dette. Antennekabler blir borte og påfallende nok virker heller ikke maskinene. Tilfeldig? Neppe!

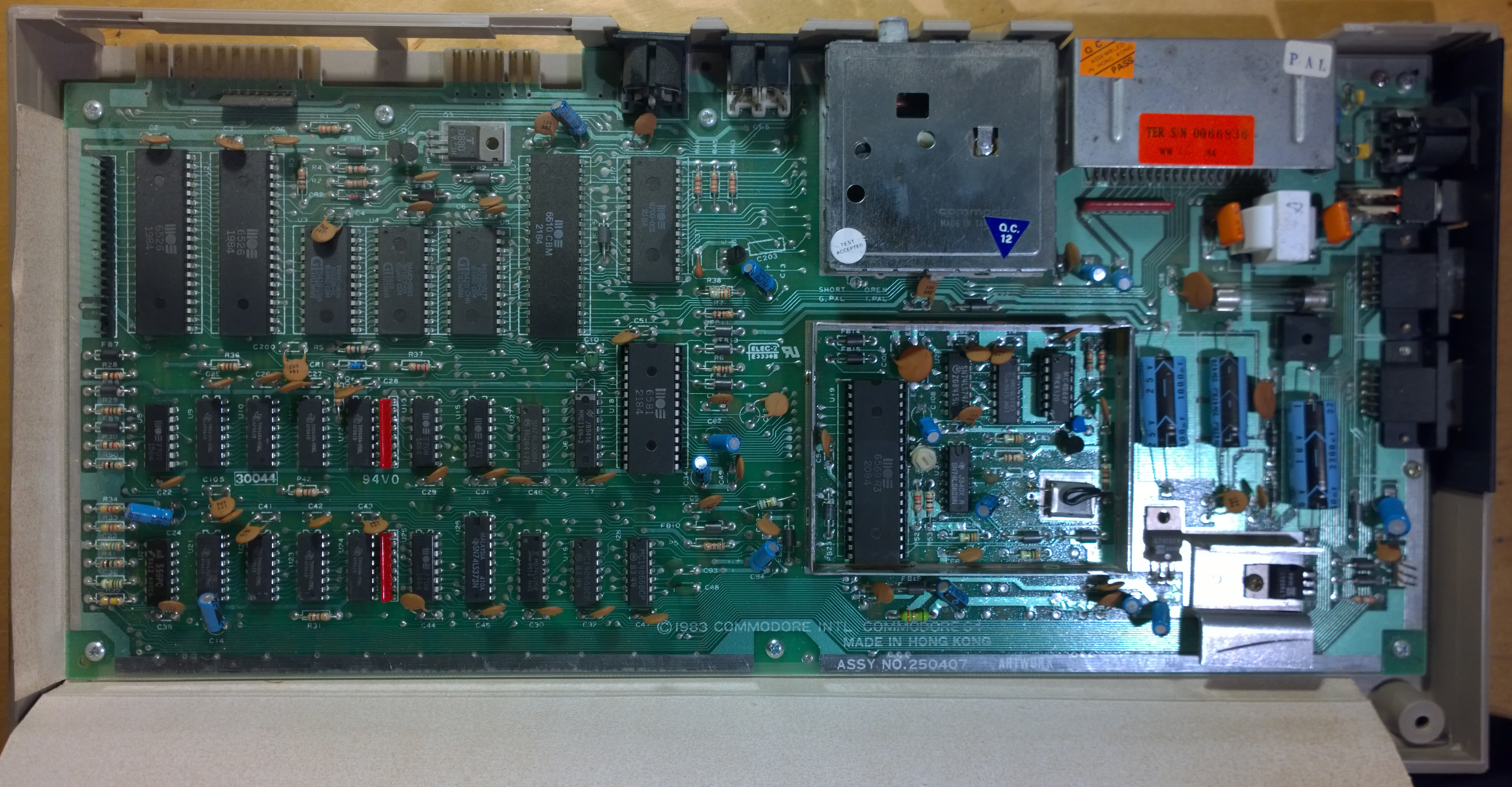

 * Assy No. 250407, Artwork No. 251137, Rev. B. Made in Hong Kong.

Ifølge Ray Carlsens ypperlige reperasjonsguider, var det PLA-chippen som burde testes først. I en strevsom loddeprosess satte jeg inn en sokkel og plugget inn PLA-en fra et annet hovedkort. Ingen bedring.

Jeg oppdaget noe underlig. Når maskinen skrus på etter lengre tid, så kommer det en hvit strek med en slags figur i midten. Når jeg skrur av og på etter noen minutter, forsvinner de synlige formene. Det samme skjer, ser det ut til både med den originale PLA-en og den fra en annen maskin. Jeg skjønner ikke hvorfor oppførselen endrer seg når maskinen har fått strøm en stund. Det må bety noe? Kondensatorer?

Huff. Det tyder på vel på at feilen ikke er PLA-en, i verste fall PLA-en + andre chipper, eller noe annet. VIC-chippen har jeg testet med en annen uten noen endring. Jeg har prøvd å ta ut SID-chippen (6581), og jeg har testet RAM-en med "piggybacking" (delvis test med tre brikker). Ikke bra. Dessuten er multimeteret mitt flatt.

Jeg legger det på hylla og prøver først en Super-PLA, bestilt allerede. Det kan jo hende at begge PLA-chippene er defekte... Neppe. Men en Super-PLA blir det alltids bruk for. Hvis ikke det virker, tror jeg at disse chippene er de neste jeg bytter ut. Dette er klippet ut fra Ray Carlsens sider:

U7	906107-01 (6510) MPU
     Blank screen, no border. Cartridge doesn't work.

U4	901227-03 (early -02) KERNAL ROM
     Blank screen, no border. Most cartridges don't work but a few game
carts (example: CBM Kickman and Jupiter Lander) will work with a normal
screen because they bypass the Kernal ROM.

U13	74LS257APC or A or AN but not PC  (alt MOS7708) LOGIC
     Blank screen, less than 38911 bytes free at startup or "garbage"
screen. See U25  Note: MOS77xx series chips have a high failure rate.

U14	74LS258	LOGIC
     Blank screen.

U15	74LS139	LOGIC
     Blank screen

U32	4044 CMOS LOGIC
     No monitor picture, just diagonal lines on screen.

Ja ja, så har man noe å putle med.
